M-10000Nm扭矩传感器

所属品牌:德国GTM力，扭矩，多分量传感器，变送器等 来源:深圳市现代豪方仪器仪表点击:3282次发布时间:2024-07-02

M-10000Nm扭矩传感器


M-10000Nm扭矩传感器

M-10000Nm扭矩传感器PDF资料：M-10000Nm扭矩传感器产品资料


扭矩传感器M系列

( 2N·m–10000N·m)

M-2N·m
M-5N·m
M-10N·m
M-20N·m
M-50N·m
M-100N·m
M-200N·m
M-500N·m
M-1000N·m
M-1500N·m
M-2000N·m
M-4000N·m
M-5000N·m
M-6000N·m
M-10000N·m




精密性扭矩测量

适合在所有精度要求高的非旋转式应用中进行扭矩测量。尤其是 M 系列的额定载荷小，通过轴向导力实现超高负荷能力。



优点/应用

l  用于静态和动态的力矩

l  非旋转结构

l  负载达到额定负载的80 %时， 依然保持高耐疲劳性

l  强大的抗侧向力和弯矩

l  组装容易， 且有多种组装可能性



选项/配件

l  可选的固定电缆连接或插入式连接

l  带有冗余测量电桥的尺寸大于20 N·m

l  与K系列的拉扭组合



技术参数 2-500N·m

额定扭矩

M nom

N·m

2

5

10

20

50

100

200

500

准确度级别/精度





0,05

扭矩测量范围



%

1 - 100

直线度误差

d lin

%

0,05

插值误差

f c

%

0,4

滞后

h

%

0,05

进回程误差

v

%

0,2

再现性



%

0,03

蠕变



%

0,025

温度对特征值的影响（每10K）

TKC

%/10 K

0,04

温度对零点的影响（每10K）

TK0

%/10 K

0,025

顺时针/逆时针方向特征值的差异

d RL

%

0,2

额定特征值

Cnom

mV/V

1,8

1,6

2

特征值公差

d c

%

1)

0,2



d S,0

%

0,5

输入电阻

Re

Ω

1100 - 1500

输出电阻

Ra

Ω

800 - 1200

绝缘电阻

Ris

Ω

> 109

激励电压的操作范围

B U, G

V

5 - 15

保护等级（IP编号， 依据DIN EN 60529）





IP 54

额定扭转角度

j nom

rad

0,01

0,018

0,013

0,011

0,009

0,007

扭转刚度

c T

N·m/rad

200

500

1000

1111

3846

9090

22220

71428

质量

m

kg

0,3

0,5

0,6

1,6

基波谐振频率

f G

kHz

30

40

50

30

40

允许振动应力



%

80

极限扭矩



%

150

破断扭矩



%

>300

极限侧向力



kN

2

5

15

25

40

65

100

极限弯矩

M b zul

%

100

极限轴向力

F a zul

kN

5

10

20

40

60

90

160

额定温度范围

B T, nom

°C

10 - 60

工作温度范围

B T, G

°C

-40 - +120





技术参数1-10kN·m

额定扭矩

M nom

N·m

1000

1500

2000

4000

5000

6000

1000

准确度级别/精度





0,05

扭矩测量范围



%

1 - 100

直线度误差

d lin

%

0,05

插值误差

f c

%

0,4

滞后

h

%

0,05

进回程误差

v

%

0,2

再现性



%

0,03

蠕变



%

0,025

温度对特征值的影响（每10K）

TKC

%/10 K

0,04

温度对零点的影响（每10K）

TK0

%/10 K

0,025

顺时针/逆时针方向特征值的差异

d RL

%

0,2

额定特征值

Cnom

mV/V

2

特征值公差

d c

%

0,2



d S,0

%

0,5

输入电阻

Re

Ω

1100 - 1500

输出电阻

Ra

Ω

800 - 1200

绝缘电阻

Ris

Ω

> 109

激励电压的操作范围

B U, G

V

5 - 15

保护等级（IP编号， 依据DIN EN 60529）





IP 54

额定扭转角度

j nom

rad

0,006

0,0055

0,005

0,004

0,006

扭转刚度

c T

N·m/rad

1,7·105

2,7·105

4·105

1·106

1,25·106

1,5·106

1,8·106

质量

m

kg

4,8

7,7

7,8

7,9

28

基波谐振频率

f G

kHz

1,5

1,9

2,3

1,7

1,9

2,2

1,6

允许振动应力



%

80

极限扭矩



%

150

破断扭矩



%

300

极限侧向力



kN

180

200

300

500

650

800

1000

极限弯矩

M b zul

%

100

极限轴向力

F a zul

kN

250

300

400

700

850

1000

1500

额定温度范围

B T, nom

°C

10 - 60

工作温度范围

B T, G

°C

-40 - +120





电缆连接  -- 可插拔式


固定电缆连接

电缆终端带插口1)3)4)

插入式电缆连接1)2)5)

7针LEMO连接器系列1

插口

7针LEMO连接器系列1

插口： - 插头：

连接

触头

电源电压（+）

Uin+

3

电源电压（-）

Uin-

2

测量信号（+）

Uout+

1

测量信号（-）

Uout-

4

传感器电缆（+）

Sense+

5

传感器电缆（-）

Sense-

6

屏蔽



外壳



1)       焊接面视图

2)       插座LEMO S.A.类型：EGG.1B.307.CLL；插座相配的插头：FGG.1B.307.CLA.D72

3)       最大尺寸10 N·m.

4)       电缆长度：0.5 m.

5)       允许最小尺寸20 N·m.





l  可定更多线缆类型和线缆长度

l  线缆接口可选类型: D-Sub 9 pol ;D-Sub 15pol ; M-S 7pol ;LEMO Series1 7pol

l  也可根据客户特殊需求定制接口形式

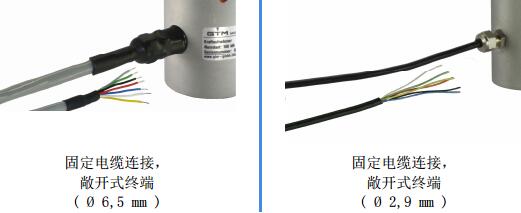

电缆连接  --  固定式



固定电缆连接 敞开式终端 1)

灰色电缆护套2)

Ø 6.5 mm

双绞线, 3 x 2 x 0,25 mm²

温度范围：-35 °C 至 +90 °C

6线黑色电缆3)

Ø 2,9 mm

动态应用，6 x 0.04 mm²

温度范围：-50 °C 至 +105 °C

连接

导线颜色

电源电压（+）

Uin+

蓝色

电源电压（-）

Uin-

黑色

测量信号（+）

Uout+

白色

测量信号（-）

Uout-

红色

传感器电缆（+）

Sense+

绿色

传感器电缆（-）

Sense-

灰色

黄色

屏蔽



黄色

灰色



1) 线缆长度 5米

2) 适用于20N·m起

3) 最大到 10N·m






选项：第二测量电桥

l  有两个测量电桥时， 技术参数同样适用于该两个测量电桥

l  最小尺寸为20 N·m

l  可根据需求选择电缆输出的位置


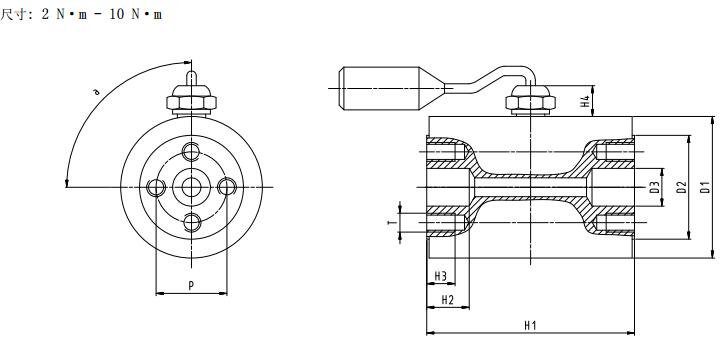

尺寸
