扭矩传感器Dm-TN-20000N·m
扭矩传感器
Dm-TN系列(1N·m–20000N·m)
Dm-TN-1N·m
Dm-TN-2N·m
Dm-TN-5N·m
Dm-TN-10N·m
Dm-TN-20N·m
Dm-TN-50N·m
Dm-TN-100N·m
Dm-TN-200N·m
Dm-TN-500N·m
Dm-TN-1000N·m
Dm-TN-2000N·m
Dm-TN-5000N·m
Dm-TN-10000N·m
Dm-TN-20000N·m
优点/应用
l 按照DIN51309标定, 准确度级别为VN(高于根据DIN51309的 0.05精度)
l 用于静态力矩
l 适用于高精度要求
l 抗干扰力和干扰力矩
l 适配方便
l 标准化的连接尺寸
选项/配件
l 弯矩测量电桥
l 带PT100的温度测量
技术参数等级VN
额定扭矩 |
Mnom |
N·m |
50 100 |
200 |
500 |
1000 |
2000 |
5000 |
10000 |
20000 |
|||||
扭矩测量范围 |
|
% |
40 - 100 |
||||||||||||
插值误差 |
fc |
% |
± 0,025 |
||||||||||||
进回程误差 |
v |
% |
0,063 |
||||||||||||
安装位置不变的重复性误差 |
b, brg |
% |
0,01 |
||||||||||||
在不同安装位置的再现性误差 |
b', brv |
% |
0,005 |
||||||||||||
零点误差 |
f0 |
% |
0,006 |
||||||||||||
蠕变 |
|
% |
0,004 |
||||||||||||
温度对特征值的影响(每10K) |
TKC |
%/10 K |
0,01 |
||||||||||||
温度对零点的影响(每10K) |
TK0 |
%/10 K |
0,008 |
||||||||||||
额定特征值 |
Cnom |
mV/V |
2 |
||||||||||||
输入电阻 |
Re |
Ω |
> 350 |
||||||||||||
输出电阻 |
Ra |
Ω |
> 300 |
||||||||||||
绝缘电阻 |
Ris |
Ω |
> 109 |
||||||||||||
激励电压的操作范围 |
BU, G |
V |
5 - 12 V |
||||||||||||
保护等级(IP编号, 依据DIN EN 60529) |
|
|
54 |
||||||||||||
质量 |
m |
kg |
0,4 |
1,2 |
4,6 |
15,8 |
36.5 |
37 |
|||||||
极限扭矩 |
|
% |
110 |
||||||||||||
额定温度范围 |
BT, nom |
°C |
17 - 27 |
||||||||||||
工作温度范围 |
BT, G |
°C |
10 - 35 |
||||||||||||
1) 1…5 N·m: 大约 1.8 mV/V; 在类型标签上标注名义值
10 N·m: 大约 2 mV/V
技术参数等级0,05
额定扭矩 |
Mnom |
N·m |
1 2 5 10 |
20 50 100 |
200 |
500 |
1000 |
2000 |
5000 |
10000 |
20000 |
扭矩测量范围 |
|
% |
20 - 100 |
||||||||
插值误差 |
fc |
% |
± 0,025 |
||||||||
进回程误差 |
v |
% |
0,063 |
||||||||
安装位置不变的重复性误差 |
b, brg |
% |
0,05 |
||||||||
在不同安装位置的再现性误差 |
b', brv |
% |
0,025 |
||||||||
零点误差 |
f0 |
% |
0,0125 |
||||||||
蠕变 |
|
% |
0,008 |
||||||||
温度对特征值的影响(每10K) |
TKC |
%/10 K |
0,01 |
||||||||
温度对零点的影响(每10K) |
TK0 |
%/10 K |
0,008 |
||||||||
额定特征值 |
Cnom |
mV/V |
2 |
||||||||
输入电阻 |
Re |
Ω |
> 350 |
||||||||
输出电阻 |
Ra |
Ω |
> 300 |
||||||||
绝缘电阻 |
Ris |
Ω |
> 109 |
||||||||
激励电压的操作范围 |
BU, G |
V |
5 - 12 V |
||||||||
保护等级(IP编号, 依据DIN EN 60529) |
|
|
54 |
||||||||
质量 |
m |
kg |
0,3 |
0,4 |
1,2 |
4,6 |
15,8 |
36.5 |
37 |
||
极限扭矩 |
|
% |
110 |
||||||||
额定温度范围 |
BT, nom |
°C |
17 - 27 |
||||||||
工作温度范围 |
BT, G |
°C |
10 - 35 |
1) 1…5 N·m: 大约 1.8 mV/V; 在类型标签上标注名义值
10 N·m: 大约 2 mV/V
技术参数等级0,1
额定扭矩 |
Mnom |
N·m |
1 2 5 10 |
20 50 100 |
200 |
500 |
1000 |
2000 |
5000 |
10000 |
20000 |
扭矩测量范围 |
|
% |
20 - 100 |
||||||||
插值误差 |
fc |
% |
± 0,05 |
||||||||
进回程误差 |
v |
% |
0,125 |
||||||||
安装位置不变的重复性误差 |
b, brg |
% |
0,1 |
||||||||
在不同安装位置的再现性误差 |
b', brv |
% |
0,05 |
||||||||
零点误差 |
f0 |
% |
0,025 |
||||||||
蠕变 |
|
% |
0,01 |
||||||||
温度对特征值的影响(每10K) |
TKC |
%/10 K |
0,01 |
||||||||
温度对零点的影响(每10K) |
TK0 |
%/10 K |
0,01 |
||||||||
额定特征值 |
Cnom |
mV/V |
1) |
2 |
|||||||
输入电阻 |
Re |
Ω |
> 350 |
||||||||
输出电阻 |
Ra |
Ω |
> 300 |
||||||||
绝缘电阻 |
Ris |
Ω |
> 109 |
||||||||
激励电压的操作范围 |
BU, G |
V |
5 - 12 V |
||||||||
保护等级(IP编号, 依据DIN EN 60529) |
|
|
54 |
||||||||
质量 |
m |
kg |
0,3 |
0,4 |
1,2 |
4,6 |
15,8 |
36.5 |
37 |
||
极限扭矩 |
|
% |
110 |
||||||||
额定温度范围 |
BT, nom |
°C |
17 - 27 |
||||||||
工作温度范围 |
BT, G |
°C |
10 - 35 |
1) 1…5 N·m: 大约 1.8 mV/V; 在类型标签上标注名义值
10 N·m: 大约 2 mV/V
技术参数等级0,2
额定扭矩 |
Mnom |
N·m |
1 2 5 10 |
20 50 100 |
200 |
500 |
1000 |
2000 |
5000 |
10000 |
20000 |
扭矩测量范围 |
|
% |
20 - 100 |
||||||||
插值误差 |
fc |
% |
± 0,1 |
||||||||
进回程误差 |
v |
% |
0,25 |
||||||||
安装位置不变的重复性误差 |
b, brg |
% |
0,2 |
||||||||
在不同安装位置的再现性误差 |
b', brv |
% |
0,1 |
||||||||
零点误差 |
f0 |
% |
0,05 |
||||||||
蠕变 |
|
% |
0,02 |
||||||||
温度对特征值的影响(每10K) |
TKC |
%/10 K |
0,02 |
||||||||
温度对零点的影响(每10K) |
TK0 |
%/10 K |
0,02 |
||||||||
额定特征值 |
Cnom |
mV/V |
1) |
2 |
|||||||
输入电阻 |
Re |
Ω |
> 350 |
||||||||
输出电阻 |
Ra |
Ω |
> 300 |
||||||||
绝缘电阻 |
Ris |
Ω |
> 109 |
||||||||
激励电压的操作范围 |
BU, G |
V |
5 - 12 V |
||||||||
保护等级(IP编号, 依据DIN EN 60529) |
|
|
54 |
||||||||
质量 |
m |
kg |
0,3 |
0,4 |
1,2 |
4,6 |
15,8 |
36.5 |
37 |
||
极限扭矩 |
|
% |
110 |
||||||||
额定温度范围 |
BT, nom |
°C |
17 - 27 |
||||||||
工作温度范围 |
BT, G |
°C |
10 - 35 |
1) 1…5 N·m: 大约 1.8 mV/V; 在类型标签上标注名义值
10 N·m: 大约 2 mV/V
电缆连接
|
固定电缆连接 电缆终端带插口1)3)4) |
插入式电缆连接1)2)5) |
|
7针LEMO连接器系列1 插口3)
|
7针LEMO连接器系列0 插口: - 插头:
|
||
连接 |
|
触头 |
触头 |
电源电压(+) |
Uin+ |
3 |
3 |
电源电压(-) |
Uin- |
2 |
2 |
测量信号(+) |
Uout+ |
1 |
1 |
测量信号(-) |
Uout- |
4 |
4 |
传感器电缆(+) |
Sense+ |
5 |
5 |
传感器电缆(-) |
Sense- |
6 |
6 |
屏蔽 |
|
外壳 |
外壳 |
1) 焊接面视图
2) 插座LEMO S.A.类型:EGG.1B.307.CLL;插座相配的插头:FGG.1B.307.CLA.D72
3) 最小从10 N·m开始
4) 线缆长度 0.5米
5) 最小从 20 N·m开始
l 线缆接口可选类型: D-Sub 9 pol ;D-Sub 15pol ; M-S 7pol ;LEMO Series1 7pol
l 也可根据客户特殊需求定制接口形式
选项:弯矩测量电桥
额定扭矩 |
M nom |
N·m |
500 - 20000 |
温度对特征值的影响(每10K) |
TK C |
%/10 K |
0,2 |
温度对零点的影响(每10K) |
TK 0 |
%/10 K |
0,2 |
结合弯矩测量电桥Mx和My与多通道测量放大器, 可以用来监控施加的力
选项:温度传感器
l 温度传感器类型: PT 100

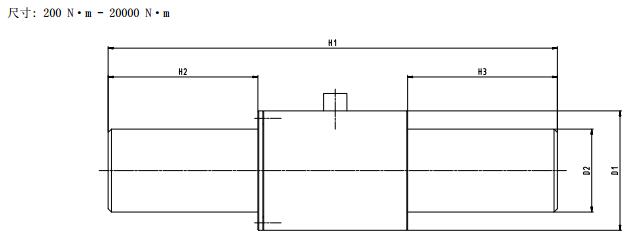

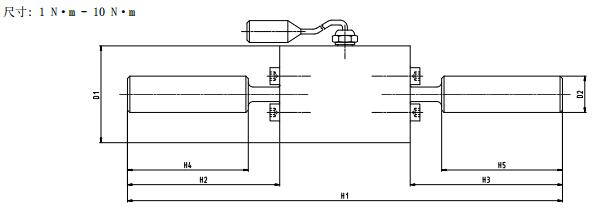

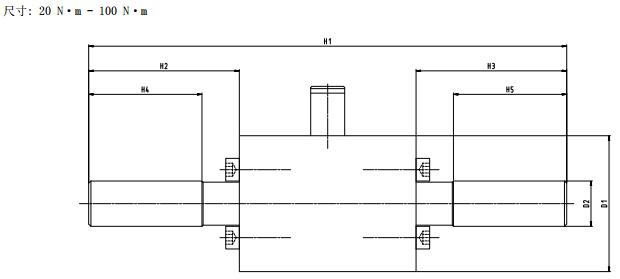

尺寸图
