TST5910超动态信号测试分析系统

所属品牌:泰斯特电子来源:深圳市现代豪方仪器仪表点击:1946次发布时间:2018-08-13

概述:

TST5910为超动态信号测试分析系统，应用范围广泛，可完成应力应变、振动（加速度、速度、位移）、冲击、声学、温度（各种类型热电偶、铂电阻）、压力、流量、力、扭矩、电压、电流等各种物理量的测试和分析。20MHz高速瞬态采样速率，广泛应用于冲击、爆破试验，准确捕捉瞬态信号。

1、适用范围

1.1 可完成全桥、半桥、1／4桥（120Ω三线制）状态的应力应变的测试和分析；

1.2 配合桥式传感器，对力、压力、位移、速度、加速度等物理量进行精确测试；

1.3 选配电荷适调器，和压电式传感器配合，精准测量动态压力和加速度；

1.4 电压输入，对各种电压信号进行精确测量，与热电偶、磁电式速度传感器及各种变送器配合，对多种物理量进行测试和分析。

2、特点

2.1 外观设计为3U标准机箱，每台最多16或32通道，可直接安装于标准机柜内组成庞大的测试系统；

2.2 支持智能导线识别功能，根据预定义模版自动设置测点参数；

2.3 支持TEDS传感器接入，根据国际标准，进行传感器参数自动导入；

2.4 千兆以太网或USB3.0通讯，与计算机实时通讯可长时间实时、无间断记录多通道信号，配合20MHz的采样频率，前置放大器增益可调、频宽达DC~1MHz；

2.5 支持应变应力现场通道标定，可快速获知通道当前状态；

2.6 配合程控自动校准设备可实现电压、应变自动校准，并可根据用户自定义模版自动生成标定报告；

2.7 每通道包含独立的DSP实时信号处理系统和16位A/D转换器；

2.8 DMA方式实时数据传送，保证了数据传送的高速、稳定、不漏码、不死机；

2.9 四线制供桥，桥压不受导线长度（电阻）的影响；

2.10 进口雷莫接插件：输入接插件采用了进口高性能雷莫头，大大提高了小信号输入的可靠性，操作也十分方便。

技术指标

1.1 通道数：2通道/卡；

1.2 支持EID智能导线识别；

1.3 具备机号显示；

1.4 输入阻抗：10MΩ+10MΩ；

1.5 输入方式：GND、SIN-DC、DIF-DC、AC；

1.6 支持TEDS传感器接入；

1.7 电压测量满度值：±50mV、±100mV、±200mV、±500mV、±1V、±2V、±5V，±10V；

1.8 应变测量：

（1）桥路方式：半桥、全桥采用四线制供桥；1/4桥（120Ω三线制）；

（2）信号输入采用10芯雷默；

（3）适用应变片电阻值：三线制1/4桥电阻为120Ω或350Ω（订货时确定一种）；半桥、全桥电阻范围为60Ω～10000Ω任意设定；

（4）桥压：2V、5V、10V、24V；

（5）供桥精度：0.1%；

（6）供桥稳定度：小于0.05%；

（7）最大输出电流：50mA；

（8）满度值：±100000με、±10000με、±1000με；

（9）平衡方式：自动平衡。

1.9 示值误差：不大于0.5％（F.S）；

1.10 通道带宽：DC～1MHz(+0.5dB～-3dB) （±50mV、±100mV、±200mV、±500mV、±1V、±2V、±5V、±10V）；

1.11 噪声：不大于 8μV_RMS（输入短路，在最大增益和最大带宽时折算至输入端）；

1.12 共模抑制 (CMR)：不小于 100dB；

1.13 共模电压（DC或AC峰值）：小于 ±10V、DC～60Hz；

1.14 时间漂移：小于3μV/小时（输入短路, 预热1小时后, 恒温,在最大增益时折算至输入端）；

1.15 输入过载指示：当输入信号大于满度值的95%时，指示灯为红色，表示过载；

1.16 输入欠载指示：当输入信号小于满度值的 5%时，指示灯为绿色；

1.17 自动平衡范围：±50mV；

1.18 低通滤波器：

（1）截止频率：1k、10k、100k、PASS五档程控切换；

（2）平坦度：小于0.1dB(2/3截止频率内)；

（3）阻带衰减：－24dB/Oct；

1.19 模数转换器：16位；

1.20 连续采样速率：16通道同时工作，最高采样率1MHz/通道（海量存储）；

1.21 瞬态采样速率：所有通道同时工作时，最高采样率20MHz/通道；

1.22 存储深度：瞬态记录时，1至8192k点任意设置；连续记录时，由计算机剩余硬盘空间容量决定；

1.23 瞬态记录延时深度：0～8191k点任意设置；

1.24 触发方式：手动触发、外触发、信号触发、定时触发等；

1.25 通讯方式：USB3.0接口；

1.26 功率：16通道功率160W；

1.27 使用环境：适用于GB/T6587-2012-Ⅱ组条件；

1.28 外形尺寸：236mm（宽）×132mm（高）×338mm（深）（半19英寸3U机箱）；

482mm（宽）×132mm（高）×338mm（深）（19英寸3U机箱）。

2、使用环境

2.1 温度：

（1）贮存条件：-40℃～60℃；

（2）极限条件：-10～50℃；

（3）工作范围：0～40℃。

2.2 湿度：

（1）工作范围：40℃（20～90）%RH；

（2）贮存条件：50℃ 90%RH24h。

2.3 振动（非工作状态）：

（1）频率循环范围：5～55～5Hz；

（2）驱动振幅（峰值）：0.19mm；

（3）扫频速率：小于或等于1倍频程/min；

（4）在共振点上保持时间：10min；

（5）振动方向：x、y、z。

系统构成

数据采集系统与计算机通过USB3.0/千兆网通讯，通过网络技术，可实现无限多通道扩展并行采样，实时进行信号采集、储存、显示和分析等。

1.1 仪器与多种传感器的连接，如图1所示：

1.2 单台工作，如图2所示：

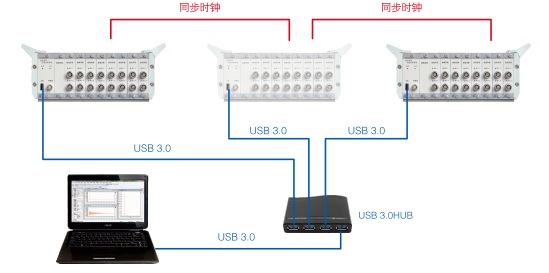

1.3 多台级联工作，如图3所示：
